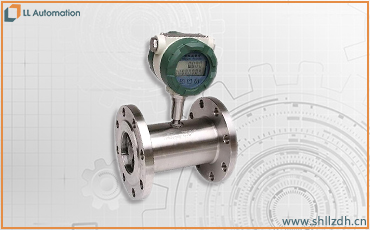

LL-LU系列气体涡街流量计

LL-LU系列气体涡街流量计主要用于工业管道中气体或蒸汽介质流体的流量测量。气体涡街流量计特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。气体涡街流量计采用压电应力式传感器,可靠性高,可在20°C +250*C的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用。

工作原理：

在气体流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质平均流速为r,旋涡发生体迎流面宽度为d,表体通径为D,即可得到关系式f=SrU1/d=SrU/md式中除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，当测量气体流量时，VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。

气体涡街流量计特点：

1.具有良好的介质适应能力，无需温度压力补偿即可直接测量气体的工况体积流量；配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的替代产品；

2.采用改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温(350°C)、强振动 (≤1g)的恶劣工况下使用；

3.采用在测量处缩径提高测量处的流速，并选用较小径的仪表以利于仪表的测量，注意需要在变径管与仪表间有长度为15D以上的直管段进行整流；

4.纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，不需要另外附加一段直管段，降低了对工艺管直管段的要求，安装方便；

5.电池供电的就地显示型气体涡街流量计采用微功耗技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用；

6.温度补偿一体型涡街流量计带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量；

7.可就地显示瞬时流量、累积流量等。

具体参数：

测量介质：气体

口径规格：法兰卡装式径选择DN15~DN300

法兰连接式口径：DN15 ~ DN300

螺纹连接：DN15~ 80

流量测量范围正常测量流速范围雷诺数1.5x 104 ~ 4x106;气体5 ~ 50m/s；液体0.5 ~7m/s

测量精度：1.5级

被测介质温度：常温~ -25°C~ 100°C 高温-25°C~ 150°C -25°C ~ 250°C

输出信号：脉冲电压

输出信号：高电平8 ~ 10V低电平0.7 ~ 1.3V

脉冲占空比约50%，传输距离为100m

脉冲电流远传信号4 ~ 20 mA.传输距离为1000m .

仪表使用环境温度：-25°C ~ +55°C湿度:5 ~ 90% RH50°C
