LL-SBL系列数显智能靶式流量计

2020/11/05

欢迎阅读

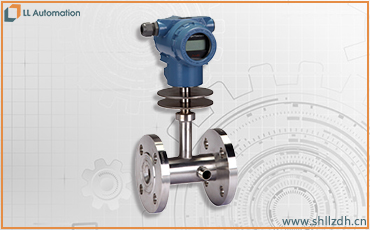

LL-SBL系列数显智能靶式流量计

LL-SBL系列数显智能靶式流量计

简介:

靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,SBL系列智能靶式流量计是在原有应变片式(电容式)靶式流量计测量原理的基础上 ,采用了最新型力感应式传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

产品种类及适用领域:

LL-SBL数显靶式流量计是在传统靶式流量计测量原理的基础上,充分利用其最优秀的特点,结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计,它既具有传统靶式、孔板、涡街等流量计无可动部件的特点,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰,抗杂质性能,轻便又可靠的特点,广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看,SBL数显靶式流量计具有极为广阔的适用性。

即:

  • 适用于各种管径:从Φ6~Φ2000mm至更大
  • 适用于高低温介质:从-196℃~+450℃
  • 适用于高压力工况:从0~42Mpa(表压)
技术参数:

被测介质
液体;气体;蒸汽
公称口径
管道式6~300mm
夹装式15~600mm
插入式100~4000mm
公称压力
0.6~70MPa
0.6~70MPa
0.6~70MPa
介质温度
-20℃~70℃(常温型)+70℃~+200℃(高温型)-196℃~+600℃(级温型)
精确度
±0.2%
±0.5%
±1.0%
±1.5%
±2.5%
范围度
1:31:51:20(液体)1:20(气体)1:20(蒸汽)
补偿型式
温度补偿;压力补偿
重复性
0.1%~0.08%
供电电源
机内置3.6V锂电池;外供电源24VDC;220VAC(仅用于分体数码管显示)
输出形式
现场显示读值;4~20mA(两线制);脉冲;0~10V;RS232/RS485(可选);哈特协议
测量管材料
碳钢;304;316L;哈氏合金;亦可根据用户要求提供
防爆标志
本安型(ExiallCT4)隔爆型(ExdllCT4)
防护等级
IP65;IP67;IP68
注:流量计法兰规格执行GB/T9115.1~9115.4-2010系列标准,管道式可根据用户需要生产DN4、DN6、DN8、DN10等小口径流量计。

特点:

1、整台仪表结构坚固无可动部件,插入式结构,拆卸方便;
2、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
3、整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa 高压;
4、仪表内设自检程序,故障现象一目了然;
5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
6、可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
7、具有多种安装方式供选择,如选择在线插入式,安装费用低;
8、具有一体化温度、压力补偿,直接输出质量或标方;
9、具有可选小信号切除、非线性修正、滤波时间可选择;
10、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量;
11、计量准确,精度可达到0.2%;
12、重复性好,一般为0.05%~0.08%,测量快速;
13、压力损失小,仅为标准孔板的1/2△P 左右;
14、抗干扰,抗杂质能力特强;
15、可根据实际需要更换阻流件(靶片)而改变量程;
16、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
17、安装简单方便,极易维护;
18、多种输出形式,能远传各种参数;

19、抗震动性强,一定范围内可测脉动流。
