LL-RS热式气体质量流量计

2020/11/05

欢迎阅读

LL-RS热式气体质量流量计

LL-RS热式气体质量流量计

  LL-RS热式气体质量流量计,基于热传导技术原理设计,结合牛顿热力学定律,通过测量管道中介质通过探头时带走的热量,直接测量质量流量或标况流量。TGF600可广泛应用于各种气体的质量流量和标况流量测量,无需温压补偿。产品测量方式采用恒功率设计具有测量下限极低,量程比宽,测量精度高,安装简便等特点。产品广泛应用于压缩空气,瓦斯抽采,天然气测量,曝气测量,排放气体监控,过程气体控制等众多领域。

  产品特点

  插入式设计,可在线带压安装;

  适用于多种管径和已知截面积的任意形状管道;

  量程比大,测量流速范围宽;

  无可动部件,无压力损失;

  测量气体质量流量,无需温度、压力补偿;

  全隔离的电气结构彻抵滤除外部干扰;

  能效电源设计整机功耗极低;

  宽电源电压输入范围适应各种复杂电源环境;

  大屏幕液晶双行显示,读数清晰易辨;

  带有ModBus和HART现场总线接口。

  二、应用

  1、氧气、氮气、氢气、氯气及多组分气体测量。(乙炔气体除外)。

  2、高炉煤气、焦炉煤气测量。

  3、烟道气测量。

  4、沼气、水处理中的曝气和氯气测量。

  5、压缩空气测量。

  6、天然气、液化气、火炬气等气体流量测量。

  7、电厂高炉的一次风、二次风流量测量。

  8、矿井下通风或排风系统流量测量。

  三、特点

  1、测量气体质量流量,无需温度、压力补偿。

  2、量程比大,测量流速范围:0.1Nm/s~100Nm/s。

  3、无压力损失,适用已知截面积的任意形状管道。

  4、耐腐蚀型传感器,适合测量腐蚀性气体。

  5、全量程段的专家算法,特别适合大口径测量保证了测量的准确度,适于贸易结算。

  6、可以出色的完成工艺管道的检漏及设备工作。

  7、施工量极小,由于采用插入式结构,可以在线安装和维护。

  8、基地式仪表可以就地显示和带报警控制。

  四、技术指标

测量介质 各种气体(乙炔气除外)
管径范围 DN15~2000
流速范围 0.1Nm/s~100Nm/s(标况条件20℃,101.33KPa)
准确度 ±1%
介质温度 常温:-20~+100℃   高温:-20~+350℃
工作压力 4.0MPa
供电电源 一体式转换器AC220V或DC24V1A   分体式转换器:AC220V
响应速度 1秒
输出信号 4~20mA  RS~485
测量显示 质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
传感器防护等级 IP68
转换器防护等级 一体式:IP67 分体壁挂式:IP65   分体盘装式:IP52
防爆等级 EXd II CT4
报 警 1-2路继电器结点:5A/AC220V、5A/DC30V自设定
传感器材质 1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢
探杆材质 1Cr18Ni9Ti、316L、304不锈钢
  五、产品组成

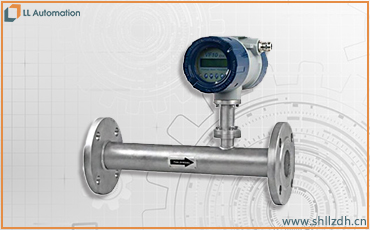

  LL-RS热式气体质量流量计由一体式流量转换器、流量传感器组成。按流量传感器的型式分为:插入式和管段式热式气体质量流量计。

  管段式热式气体质量流量计:出厂时已配备和现场管道内径相同的工艺管道,与现场管道的连接方式为法兰连接或螺纹连接,法兰标准符合国标GB/T9119-2000。

  管段式传感器适用管道直径:DN15~2000mm,传感器材质为不锈钢,管道材质为碳钢或不锈钢,特殊材质订货时说明。
