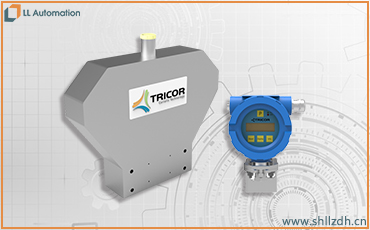

高压系列 / TCMH 0450科氏力液体质量流量计
TCMH 0450是TRICOR公司的高压科氏力质量流量计，有三种压力额定值:414 bar、690 bar和1050 bar (6000 psi、10000 psi和15200 psi)。在化学加注的应用中(NACE认证)，U型管的材料可选择为316不锈钢或山特维克合金HP 160，可以在加氢站的应用中较好地消除“氢脆化”现象。在加氢站的应用中，TCMH 0450是第一台获得MI-002 / OIML137认证的科氏力质量流量计。
产品特点：
坚固耐用
提高生产力
定制安装长度
节省可观的安装成本
较优的可重现性
提高产品性能
技术参数：
技术参数：

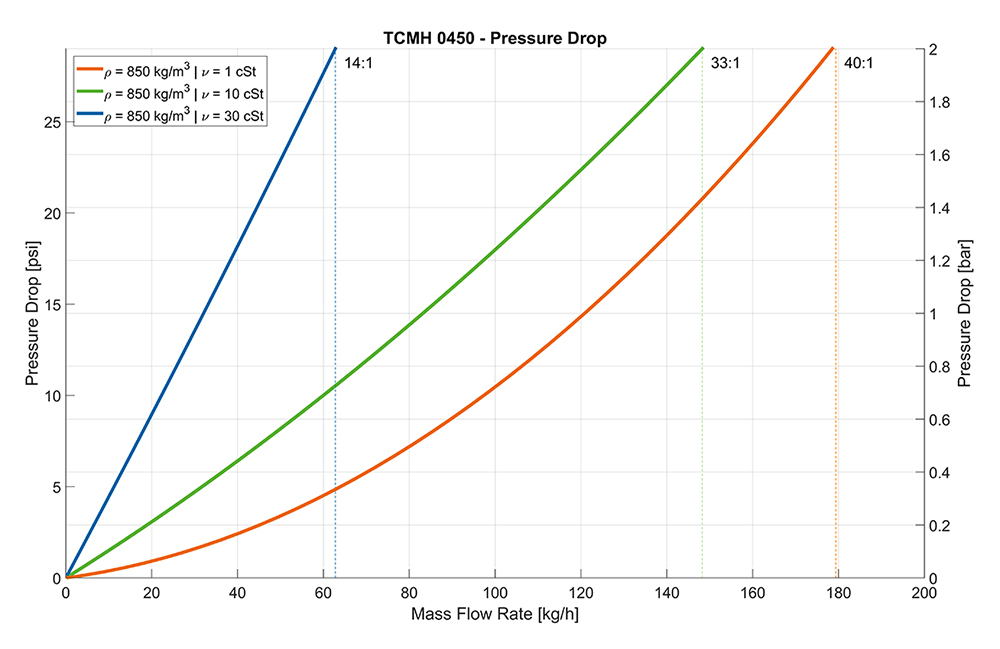

| 标称流量范围 | |
| @ 850公斤/ m³,压降***大2bar | 180 kg/h @ 1 cSt, 6.6 lb/min @ 1 cSt |
| 150 kg/h @ 10 cSt, 5.5 lb/min @ 10 cSt | |
| 65 kg/h @ 30 cSt, 2.4 lb/min @ 30 cSt | |
| 压力值 | |
| TCMH 0450-HC-SPOS: | 1050 bar, 15,200 psi |
| TCMH 0450-HC-SROS: | 690 bar, 10,000 psi |
| TCMH 0450-HC-SSOS: | 414 bar, 6000 psi |
| 连接器 | 3/8” Autoclave (MP) |
| 精度 | |
| 流量 | ±0.2 % of reading |
| 质量重复性 | ±0.1 % of reading |
| 零点稳定性 | 0.34 kg/h (0.16 kg/h), 0.012 lb/min (0.005 lb/min) |
| 计算雷诺数补偿数据的时候需要客户提供操作温度的密度和粘度数据。 | |
| 温度 | ±1.8 °F ±0.5 % of reading (±1 °C ±0.5 % of reading) |
| 操作条件-流程 | 可提供客户需要的特定的压力补偿曲线 |
| 介质温度 | -40 °F … +212 °F (-40 °C … +100 °C) |
| 流体 | 液体 |
| 压力对灵敏度的影响 | 0.0002 %/bar, 0.000014 %/psi |
| 操作条件-环境 | |
| 环境温度 | -40 °F … +158 °F (-40 °C … +70 °C) |
| 相对湿度 | max. 95 % |
| 材料 | NACE MR 0175/MR0103 |
| 测量管 | 1.4404/AISI 316L |
| 阀组 | 1.4435/AISI 316L |
| 外壳 | 1.4404/AISI 316L |
| 破裂的保护 | |
| 安全膈膜 | G1/2” |
| 布线 | |
| 信号电缆的连接 | Push-Pull connector |
| 三重Ex认证批准(Ex3) | With connector M23 (TCE) and with connector Lemo (TCM), x m cable length (TCC-06-xx). |
| 防爆认证 | |
| ATEX (Ex): | Zone 1: Group IIC, T2…T4 |
| ATEX (Exn): | Zone 2: II 3G Ex nA IIC, T2…T4 Gc |
| IECEx (Ex): | Zone 1: Group IIC, T2…T4 |
| cCSAus (Ex1): | Class I, Division 1: Group A, B, C, D, T2…T4 |
| 对于 cCSAus 电子测量部份只适用于铝外壳 | |
| ATEX + IECEx + cCSAus三重认证(Ex3): | Zone1: Group IIC, T2…T4 and Class 1, Div. 1: Group A, B, C, D, T2…T4 |
| 对于Ex3 电子测量部份只适用于铝外壳 |
