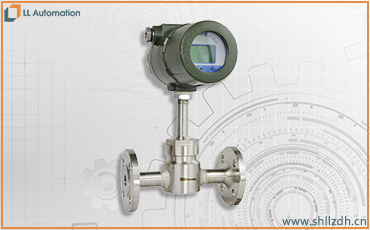

LL靶式质量流量计

LL靶式质量流量计

  LL靶式质量流量计内容简介:

       1、结构

  LL靶式质量流量计主要由测量管(外壳)、新型传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,须选用相适应的传感器,因此,用户提供计量对象及参数,生产厂家选用合适的传感器是产品能否计量准确的关键。

  2、工作原理

  当介质在LL靶式质量流量计测量管中流动时,因其自身的动能通过阻流件(靶式流量计)时而产生的压差,并对阻流件有一作用力,其作用力大小与介质流速的平方成正比,其数学方式表达如:

  F=CdAρ·V2/2

  式中:F——阻流件所受的作用力(kg)

  Cd——物体阻力系数

  A——阻流件对测量管轴向投影面积(mm2)

  ρ——工况介质密度(kg/m3)

  V——介质在测量管中的平均流速(m/s)

  阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传到传感器,传感器产生电压信号输出:V=KF

  式中:V——传感器输出的电压(mV),K——比例常数,

  F——阻流件(靶)所受的作用力(kg)

  此电压信号经前置放大、AD转换及计算机处理后,可得到相应的瞬时流量和累积总量。

  3、产品特点

  ·整台仪表结构坚固无可动部件,插入式结构,拆卸方便;

  ·可选用多种防腐及耐高低温材质(如哈氏合金,钛等);

  ·传感器不与被测介质接触,不存在零部件磨损,使用安全;

  ·具有多种安装方式供选择,如选择在线插入式,安装费用低;

  ·具有一体化温度、压力补偿,直接输出质量或标方;

  ·具有可选小信号切除、非线性修正、滤波时间可选择;

  ·能准确测量不同常温、高温350度、低温-100度工况的气体、液体流量;

  ·灵敏度高,能测量超小流量,其可测低流速为0.8m/s,测量范围宽,可达1:30;

  ·计量准确,精度可达到0.2%;

  ·重复性好,一般为0.05%~0.08%,测量快速;

  ·压力损失小,仅为标准孔板的1/2△P左右;

  ·抗干扰,抗杂质能力特强;抗震动性强,范围内可测脉动流。

  ·可根据实际需要换阻流件(靶片)而改变量程;

  ·低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量;

  ·多种输出形式,能远传不同的参数;

  ·可测量双向流,正负向累计分别计量;

  ·可测量液体热量,显示热焓值;

  4.典型应用

  气体类:煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

  液体类:重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。

  蒸汽类:过热蒸汽、饱和蒸汽。

      主要技术参数表
被测介质 液体;气体;蒸汽
公称直径 法兰式15~500mm 夹装式15~500mm 插入式65~5000mm
公称压力 0.6~42MPa 0.6~42MPa 0.6~42MPa
介质温度 -100℃~+350℃
精确度 ±0.2% ±0.5% ±1.0% ±1.0%
范围度 1:5(液体) 1:10(液体、气体) 1:30(液体、气体) 1:12(蒸汽)
补偿形式 温度补偿;压力补偿
重复性 0.05%~0.08%
供电电源 机内自备锂电池(3.6V);外供电源24VDC
输出形式 现场显示;4~20mA,二线制;脉冲0~5V;RS485/RS232;HART
测量管材料 碳钢;不锈钢;亦可按用户要求协商提供
防爆标志 隔爆型(ExdⅡCT4
防护等级 IP65;IP67
法兰规格 流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工。
