旋进旋涡流量计的工作原理示意图

2021/09/10

行业资讯
内容提要:

旋进旋涡流量计是采用微处理设计,具有流量范围宽、安装使用方便、功能强、操作维修简单等优点,是一种新型气体流量仪表。……

  本文关键字:旋进旋涡流量计

  旋进旋涡流量计是采用微处理设计,具有流量范围宽、安装使用方便、功能强、操作维修简单等优点,是一种新型气体流量仪表。

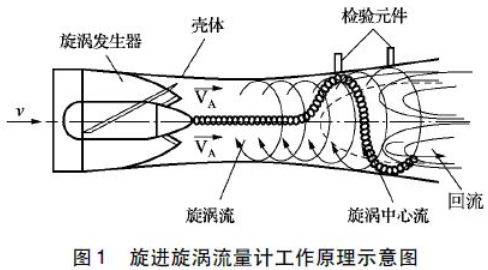

  旋进旋涡流量计的工作原理:流量计的流量传感器的流通剖面类似于文丘里管的型线。在入口侧安放一组螺旋形导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入到扩散段时,旋涡流受回流的作用开始作二次旋转,形成陀螺式的涡流进动现象,该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率能在较宽的流量范围内获得较好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与压力、温度等检测信号一起被送往微处理器进行积算处理,然后在液晶显示屏上显示测量结果。
