高压系列 / TCMH 0450科氏力气体质量流量计

高压系列 / TCMH 0450科氏力气体质量流量计

       TCMH 0450是TRICOR公司的高压科氏力质量流量计,有三种压力额定值:414 bar、690 bar和1050 bar (6000 psi、10000 psi和15200 psi)。在化学加注的应用中(NACE认证),U型管的材料可选择为316不锈钢或山特维克合金HP 160,可以在加氢站的应用中较好地消除“氢脆化”现象。在加氢站的应用中,TCMH 0450是第一台获得MI-002 / OIML137认证的科氏力质量流量计。

产品特点:


高生产力
定制安装长度
节省可观的安装成本
可重现性
高产品性能

技术参数:


标称流量范围
@ 20°C空气,压降10bar 394 kg/h @ 1050 bar, 14.5 lb/min @ 15,200 psi
  362 kg/h @ 690 bar, 13.3 lb/min @ 10,000 psi
  316 kg/h @ 414 bar, 11.6 lb/min @ 6000 psi
@ 20°C H2,压降50 bar 254 kg/h @ 1050 bar, 9.30 lb/min @ 15,200 psi
  240 kg/h @ 875 bar, 8.80 lb/min @ 12,690 psi
  222 kg/h @ 690 bar, 8.15 lb/min @ 10,000 psi
  184 kg/h @ 414 bar, 6.75 lb/min @ 6000 psi
压力
TCMH 0450-HC-SPPS (or -SPMS)  1050 bar, 15,200 psi
TCMH 0450-HC-SRPS (or -SRMS)  690 bar, 10,000 psi
TCMH 0450-HC-SSPS (or -SSMS)  414 bar, 6000 psi
  P (1.4404/AISI 316L) = NACE compliant, M (HP160) = not NACE compliant.
连接器 3/8” Autoclave (MP), 其他连接方式可选
精度
流量 ±1 % of reading
质量重复性 ±0.5 % of reading
零点稳定性 0.45 kg/h, 0.0165 lb/min
温度 ±1.8 °F ±0.5 % of reading, (±1 °C ±0.5 % of reading)
操作条件-流程 可提供客户需要的特定的压力补偿曲线
介质温度 -40 °F … +212 °F, (-40 °C … +100 °C)
流体 气体
压力对灵敏度的影响 0.0002 %/bar, 0.000014 %/psi
操作条件-环境
环境温度  -40 °F … +158 °F, (-40 °C … +70 °C)
相对湿度  max. 95 %
材料
测量管 1.4404/AISI 316L or Sandvik Alloy HP160.
  1.4404/AISI 316L = NACE conform, HP160 = not NACE conform.
阀组 1.4435/AISI 316L
外壳 1.4404/AISI 316L
破裂的保护
安全膈膜 G1/2”
布线
信号电缆的连接  Push-Pull connector
三重Ex认证批准(Ex3) With connector M23 (TCE) and with connector Lemo (TCM), x m cable length (TCC-06-xx).
防爆认证
ATEX (Ex)  Zone 1: Group IIC, T2…T4
ATEX (Exn)  Zone 2: II 3G Ex nA IIC, T2…T4 Gc
IECEx (Ex)  Zone 1: Group IIC, T2…T4
cCSAus (Ex1)  Class I, Division 1: Group A, B, C, D, T2…T4
  对于 cCSAus 电子测量部份只适用于铝外壳
ATEX + IECEx + cCSAus三重认证 Zone1: Group IIC, T2…T4 and Class 1, Div. 1: Group A, B, C, D, T2…T4
  对于Ex3 电子测量部份只适用于铝外壳

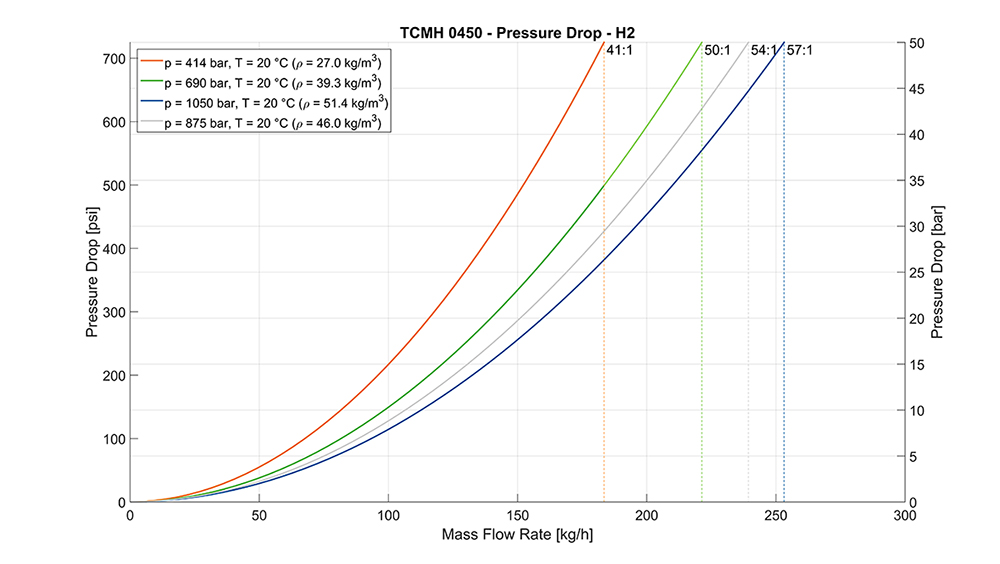

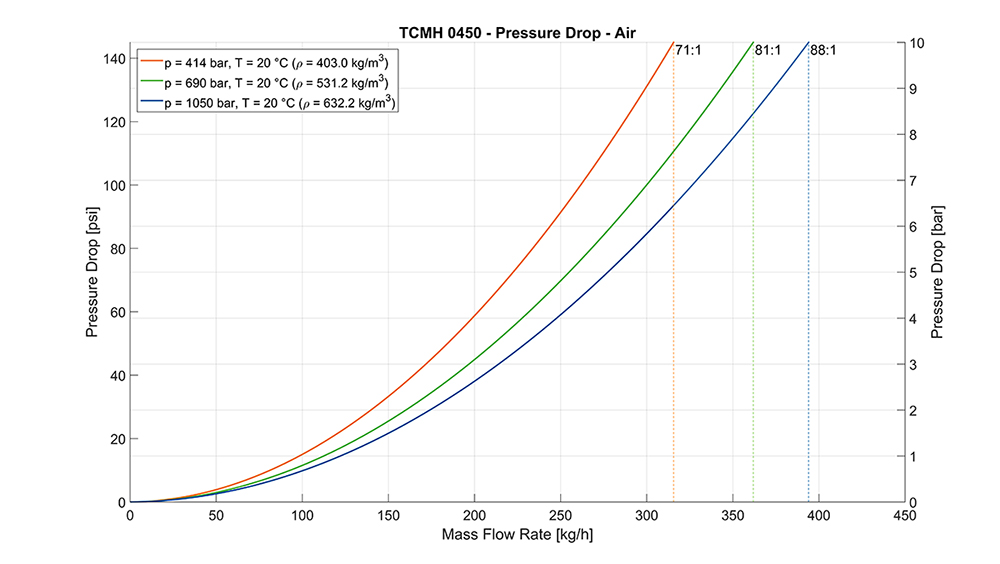

压降:
