 CLASSIC系列 / TCM 028K科氏力质量流量计

CLASSIC系列 / TCM 028K科氏力质量流量计

  TRICOR CLASSIC系列TCM 028K科氏力质量流量计的质量流量为28000 kg/hr(1029 lb/min)或4227bbl/天,标称管道尺寸为DN25(1”),额定过程压力可达100 bar(1450 psi)。TCM 028K的标准精度为0.3%,如果使用自定义校准,则可能达到0.1%的精度。这些仪表具有良好的整体精度、零点稳定性和压降。简单的自排水U形管设计,便于清洗/冲洗。

特点:

  耐用,无活动部件,使用寿命长
  提高生产力,降低维护成本
  自定义流量连接器和安装长度
  降低安装成本
  重现性好(流速±0.05%)
  高产品性能
  可选的净油功能
  无需PLC/RTU,简单的净油整体解决方案

技术参数:


流量范围
质量流量(***大值) 28,000 kg/h, 1029 lb/min
体积流量(***大值) 28,000 l/h, 123.3 gpm, 4227 bbl/d (US)
压力
压力额定值  ***大到 100 bar, 1450 psi
精度(液体)¹
基本精度(质量流量)²  流量范围的±0.3 % (可选: ***高到 ±0.1 %)
质量流量重复性  流量范围的±0.05 %
基本精度(体积流量)² 流量范围的±0.4 % (可选: ***高到 ±0.15 %)
体积流量重复性 流量范围的±0.05 %
零点稳定性 全量程的±0.01 %
精度(气体)
基本精度(质量流量)²  流量范围的±1 % (可选: ***高到 ±0.5 %)
质量流量重复性 流量范围的±0.25 %
密度
密度范围 ***大到 2500 kg/m³, 2.5 g/cm³
密度精度² ±1.0 kg/m³, ±0.001 g/cm³
密度重复性  ±0.5 kg/m³, ±0.0005 g/cm³
温度
介质温度范围    标准: -40 °C … +100 °C (-40 °F … +212 °F)
可选: -60 °C … +200 °C (-76 °F … +392 °F)
温度精度 ±1 °C ±0.5 % of reading (±1.8 °F ± 0.5% of reading)
温度重复性 ±0.2 °C (±0.36 °F)
材料(接液部件)
测量管  1.4404/AISI 316L
外壳  1.4404/AISI 316L
分流器  CF3M/AISI 316L
焊接合金  BNi-2
防爆认证
ATEX (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
ATEX (Exn)  Zone 2: II 3G Ex nA IIC T2…T4 Gc
IECEx (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
cCSAus (Ex1)  Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex1, Ex3, EAC (TR-CU) 电子测量部分只适用于铝外壳。
ATEX + IECEx + cCSAus 三重认证 (Ex3)   Zone 1: Group IIC 或者 IIB, T2…T4 and Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex1, Ex3, EAC (TR-CU) 电子测量部分只适用于铝外壳。 只适用于分体式安装方式。
EAC (TR-CU)  Group IIC 或者 IIB, T2…T4
对于 Ex1, Ex3, EAC (TR-CU) 电子测量部分只适用于铝外壳。


¹ 标称的流量精度结合了重复性、线性和迟滞。
² 此规格请参照标准条件(多的信息请参照TCM CLASSIC系列操作手册)。

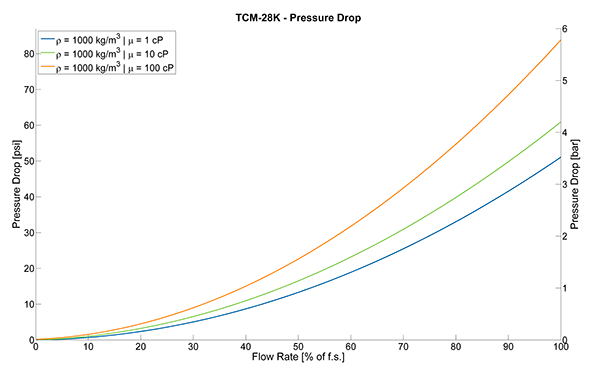

压降:

精度曲线:

  液体:
  标准(单点校准,基本精度:±0.3%)
  定制(五点校准,基本精度:±0.1%)
  气体:
  标准(单点校准,基本精度:±1%)
  定制(五点校准,基本精度:±0.5%)
