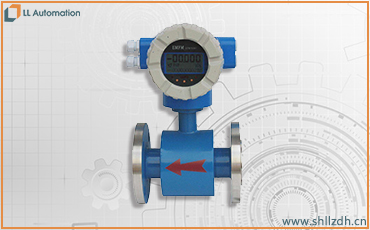

LL-LD智能电磁流量计
一、智能电磁流量计概述
LL-LD智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。较广应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
LL-LD智能电磁流量计结构和系统组成：
LL-LD智能电磁流量计：由电磁流量变送器和智能型转换器组成。对于基型产品，输出标准信号与显示仪表组成流量计，或将输出信号送入计算机、记录仪、调节仪等，实现不同功能；对于现场显示型产品，在基型产品上增加流量瞬时量、流量累积量的LCD显示，实现就地现场指示，信号远传。
二、智能电磁流量计特点
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，精度高，流量测量范围度可达150:1；
4、EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出
10、具有电导率测量功能，可判别传感器是否空管；
11、恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）设计，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间。
三、LL-LD智能电磁流量计主要技术数据
介质电导率：＞5us/cm
电流输出：4～20mA DC，负载电阻(0～750Ω)
脉冲输出/频率输出
报警输出上限报警输出
LCD显示：％，瞬时，累计显示
规格：10～1000mm
衬里：氯丁橡胶，聚四氟乙烯，聚氨酯橡胶
电压：AC85~250 45~63Hz；DC 16V~36V
介质温度：T1≤120℃，T2≤180℃
工作压力：≤2.5MPa
环境温度：–10～+55℃
公称通径：DN6-3000mm
公称压力：0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)
精度：±0.2%±0.5%(示值误差)
测量范围(流量):0-1m/s至0-10m/s
介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃）一体型-10℃～+80℃
环境温度：-25℃～+60℃
环境湿度：5～100%RH（相对湿度）
介质电导率：大于20μS/cm
安装：一体型、分体型
外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，就可以允许水龙头从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）
转换器IP65
电极结构：三电极结构、刮刀电极结构
被测介质高温度：氯丁橡胶衬里高80℃，聚氨脂衬里高80℃，聚四氟乙烯衬里高180℃，耐高温橡胶衬里高120℃
传感器输出信号：0-0.2mVp-p至0-2mVp-p
电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨
防爆标志：ExmⅡT4，ExmdⅡBT4
