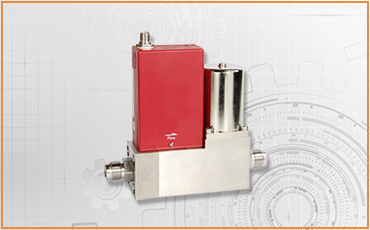

LL-RS10FD数字型热式气体质量流量控制器

LL-RS10FD数字型热式气体质量流量控制器

  一、仪表概述:

  LL质量流量控制器 (Mass Flow Controller 缩写为 MFC) 用于对气体的质量流量进行精密测量和控制。它们在半导体和集成电路工业、特种材料学科、化学工业、是有工业、医药、环保和真空灯多种领域的科研和生产中有着重要的作用。其典型的应用场合包括:电子工艺设备,如扩散、外延、CVD、氧化、等离子刻蚀、溅射、离子注入;以及镀膜设备、光纤熔炼、微反应装置、混气配气系统、毛细管测量、气相色谱仪及其他分析仪器。

  二、测量原理:

  LL-RS10FD系列气体质量流量控制器精度较高、坚固性源于我公司独特的传感器探头。该密封探头由两传感元件组成──速度传感器及温度传感器,能自动校正温度及压力变化产生的影响。仪表电路将速度传感器加热到高于气体温度的一个常数值,然后测量气体流量的冷却效果。通过测量保持恒定温差所消耗的电功率与气体的质量流量成正比的原理计算流量。两传感器均为标准级白金电阻温度探测器(RTD)。白金RTD 丝缠绕在坚固的陶瓷芯轴上,整个传感器密封在316 不锈钢包装壳内。

  三、性能特点:

1 量程范围 (0~5,10,20,30,50,100,200,300,500...)SCCM
(0~1,2,3,5,10,50,100,200,500...)     SLM
2 准确度 ±1.5%F.S
3 线性 ±0.5~1.5%F.S
4 重复精度 ±0.2%F.S
5 响应时间 电特性:10sec      气特性:(1~4)sec
6 工作压差 0.1~0.5MPa
7 耐压 3MPa
8 工作环境温度 0~70℃
9 数字量 RS485  MODBUS协议
10 模拟量 DC 0~5V ,4~20mA 可选
11 供电 DC +15V/24V 可选,流量计<400mA,控制器<600mA
12 电气连接 DB15
13 漏率 1×10-8SCCSHe
14 底座材质 316L不锈钢
15 密封材质 氟橡胶,丁晴橡胶,氯丁橡胶
16 气路接头 Φ3,Φ6,Φ10,1/8〞,1/4〞,3/8〞

  注意
质量流量计和质量流量控制器出厂通常用氮气(N?)标定
质量流量的单位规定为SCCM 标准毫升/分);   SLM (标准升/分)。
标准状态规定为:      温度-----273.15K           (0℃)
                      气压-----101325 Pa        (760mm  Hg)
F.S (Full Scale)       满量程值
