LL-NBL电容靶式流量计

LL-NBL电容靶式流量计

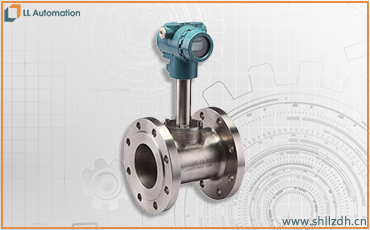

  LL-NBL电容靶式流量计是在传统靶式流量计的基础上,随着新型传感器、微电子设计的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。采用芯片级的电容式力传感器、较好的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键中心,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,较广应用于石油、化工、冶金、电力、制药、食品等领域。

  ♦详细介绍

  产品特点

  ·整台仪表结构坚固无可动部件,拆卸方便;

  ·可选用多种防腐及耐高低温材质(如哈氏合金,钛等);

  ·整机可做成全密封无死角(焊接形式),没有泄漏点,可耐42MPa高压;

  ·压力损失小,为标准孔板的1/2△P左右;

  ·抗干扰,抗杂质能力特强;

  ·仪表内设自检程序,故障现象一目了然;

  ·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

  ·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;

  ·具有多种安装方式供选择,如选择在线插入式,安装费用低;

  ·具有一体化温度、压力补偿,直接输出质量或标方;

  ·具有可选小信号切除、非线性修正、滤波时间可选择;

  ·能准确测量多种常温、高温500度、低温-200度工况的气体、液体流量;

  ·计量准确,精度可达到0.2%;

  ·重复性好,一般为0.05%~0.08%,测量较快;

  ·可根据实际需要换阻流件(靶片)而改变量程;

  ·低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;

  ·安装简单方便,容易维护;

  ·多种输出形式,能远传不同的参数;

  ·抗震动性强,范围内可测脉动流。

  LL-NBL电容靶式流量计工作原理

  当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如:

  F=CdAρ·V2/2

  式中:F——阻流件所受的作用力(kg)

  Cd——物体阻力系数

  A——阻流件对测量管轴向投影面积(mm2)

  ρ——工况介质密度(kg/m3)

  v——介质在测量管中的平均流速(m/s)

  阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:V=KF

  式中:

  V——电容力传感器输出的电压(mV),K——比例常数,F——阻流件(靶)所受的作用力(kg)

  由此,此电压信号经前置放大、AD转换及计算机处理后,可得到相应的瞬时流量和累积总量,其工作原理见示意图:


       技术参数:

被测介质

  液体;气体;蒸汽

公称直径

  法兰式15~500mm

  夹装式15~500mm

  插入式65~5000mm

公称压力

  0.6~42MPa

  0.6~42MPa

  0.6~42MPa

介质温度

  -200℃~+500℃或高温度

精 确 度

  ±0.2%

  ±0.5%

  ±1.0%

  ±1.5%

范 围 度

  1:3(液体)

  1:8(液体、气体)

  1:15(液体、气体)

  1:12(蒸汽)

补偿形式

  温度补偿;压力补偿

重 复 性

  0.05%~0.08%

供电电源

  机内自备锂电池(3.6V);外供电源24VDC

输出形式

  现场显示;4~20mA二线制;脉冲0~5V;RS485/RS232;GPRS无线远传;HART

测量管材料

  碳钢;不锈钢;亦可按用户要求协商提供

防爆标志

  本安型(ExibIICT4); 隔爆型(ExdIICT4)

防护等级

  IP65;IP67

法兰规格

  流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工。
