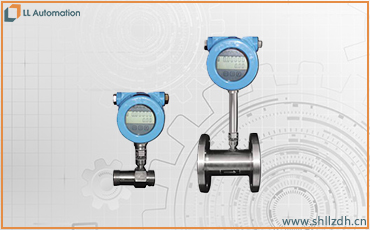

LL-LUGY法兰连接涡街流量计
LL-LUGY法兰连接涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
技术参数：
精度等级：±1％、±1.5％连接方式：法兰夹装、法兰连接等
介质温度：-40℃～250℃、-40℃～350℃公称压力：2.5Mpa(＞2.5 Mpa)
输出方式：脉冲输出、4-20mA标准信号供电电源：24V；3.6V锂电池
仪表结构：组合型、分离型防爆标志：ExibⅡCT6
传输距离：传感器至显示仪距离可达1000m
工况流量范围表：
|
仪表口径 (mm) |
液体 | 气体和蒸汽 | ||
|
测量范围 (m3/h) |
输出频率范围 (Hz) |
测量范围 (m3/h) |
输出频率范围 (Hz) |
|
| 25 | 1.2～16 |
25～336 |
8.8～55 | 190～1140 |
| 32 | 1.5-20 | 16-286 | 10-160 | 160-1090 |
| 40 | 2～40 | 10～200 | 27～205 | 140～1040 |
| 50 | 3～60 | 8～160 | 35～380 | 94～1020 |
| 65 | 4.5-90 | 6.2-124 | 40-780 | 68-860 |
| 80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
| 100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
| 125 | 20～320 | 3.5～65 | 140～3260 | 35～492 |
| 150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
| 200 | 45～800 | 2～31 | 560～8000 | 22～315 |
| 250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
| 300 | 95～2000 | 1.2～24 | 1360～18000 |
16～213 |
